重庆无尘操作棚设计方案

2015-04-03 11:38:35 admin

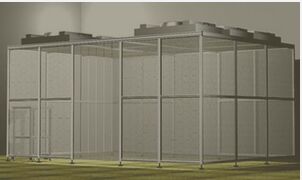

重庆无尘棚 重庆洁净棚 重庆净化棚因此其简便运用弹性大安装容易且施工期短以及可移性为其主要特点,洁净棚同时可针对在一般等级的洁净室中局部地区需要高洁净度的地方做局部增设以降低成本。洁净棚是一种可提供局部高洁净环境的空气净化设备。洁净棚主要由箱体、风机、初效空气过滤器、阻尼层、灯具等组成,外壳喷塑。该产品既可悬挂,又可地面支撑,结构紧凑,使用方便。可以单个使用,也可多个连接组成带状洁净区域。
另一方面欲达到洁净室洁净度之稳定效果,均一气流之保持亦为一重要因素,均一气流若无法保持,表示风速有异,特别是在壁面,气流会延着壁面发生涡流作用,此时要实现高洁净度事实上很困难。 垂直层流式方向要保持均一气流必须:(a)吹出面的风速不可有速度上的差异;(b)地板回风板吸入面之风速不可有速度上的差异。速度过低或过高(0.2m/s,0.7m/s)均有涡流之现象发生,而0.5m/s之速度,气流则较均一,目前一般洁净室,其风速均取在0.25~0.5m/s之间。 影响因素 影响洁净棚的气流因素很多,如制程设备、人员、洁净室组装材、照明器具等,同时对于生产设备上方气流的分流点,亦应列入考虑因素。 一般操作台或生产设备等表面的气流分流点,应设于洁净室空间与隔墙板间距2/3之处,如此可使作业人员工作时,气流可从制程区内部流向作业区,而将微尘带走;若分流点配置在制程区前方,将成为不当的气流分流,此时大部份的气流将流至制程区之后,作业员操作所引起的尘埃将被带到设备后面,工作台因而将受到污染,良率也势必降低。 洁净室内的工作桌等障碍物,在相接处均会有涡流现象发生,相对地在其附近之洁净度将会较差,在工作桌面钻上回风孔,将使涡流现象减少最低;组装材料之选择是否恰当、设备布局是否完善,亦为气流是否成为涡流现象之重要因素。 风机从FFU顶部将空气吸入,经初效过滤器,高效过滤器过滤,过滤后的洁净空气在整个出风面以0.45m/s±20%的风速匀速送出到洁净棚内。形成均流层,使洁净空气气流呈垂直单向流,从而保证了工作区内所要求的洁净度。

1、发尘量 洁净棚内的发尘量,来自设备的可考虑通过局部排风排除,不流入室内;产品,材料等在运送过程中的发尘与人体发尘量相比,一般极小,可忽略;由于金属半壁(彩钢夹心板)的应用来自建筑表面的发尘也很少,一般占10%以下,发尘主要来自人,占90%左右。在人的发尘量上,由于服装材料和样式的改进,发尘绝对量也不断减少。 A、材质:棉质发尘量最大,以下依次为棉、的确良、去静电纯涤纶、尼龙。 B、样式:大挂式发尘量最大,上下分装型次之,全罩型最少; C、活动:动作时的发尘量一般达到静止时间3-7倍; D、清洗:用溶剂洗涤的发尘量降至用一般水清洗的五分之一。 室内维护结构表面发尘量,以地面为准,大约相应8平方米地面时的表面发尘量与一个静止的人的发尘量相当。

2、发菌量 工作人员产生的污染: 1)皮肤:人类通常每四天完成一次皮肤的完全脱换,人类每分钟脱落约1000片皮肤(平均大小为30*60*3微米) 2)头发:人类的头发(直径约为50~100微米)一直在脱落。 3)口水:包括钠、酶、盐、钾、氯化物及食品微粒。 4)日常衣物:微粒、纤维、硅土、纤维素、各种化学品和细菌。 5)人类静止和坐立每分钟将产生10000个大于0.3微米的微粒。 6)人类在头部和躯干做动作时每分钟将产生1000000个大于0.3微米的微粒。 7)人类以0.9m/s的速度行走时每分钟将产生5000000个大于0.3微米的微粒。

1.框架:以工业铝材(或不锈钢方通、铁方通喷塑)作为框架稳固、美观、不生锈、不产尘;

2.防静电垂帘:四周围用防静电垂帘(或钢化玻璃),防静电效果好、透明度高、网格清晰、柔韧度好、不变形、不易老化;

3.风机滤网机组FFU:,采用新加坡PCI离心风机,具有长寿命、低噪声、免维护、震动小、可无级变速等特性,风机质量可靠,工作寿命长,加上独特的风道设计,大大提高了风机的效率、降低了噪声!内部净化级别可达100-100K级;特别适用于车间内局部净化级别要求高的区域,如流水线作业区域。

4.内部采用净化室专用净化灯,不产尘;
